压力表有几种?


      什么是压力表?压力表选用原则有哪些?压力表使用注意有哪些?

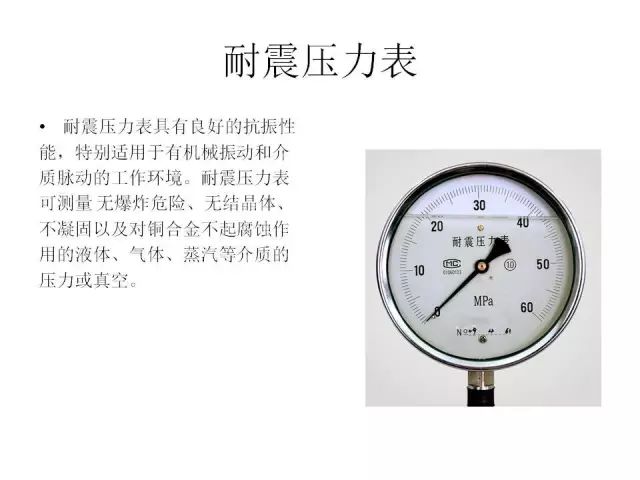

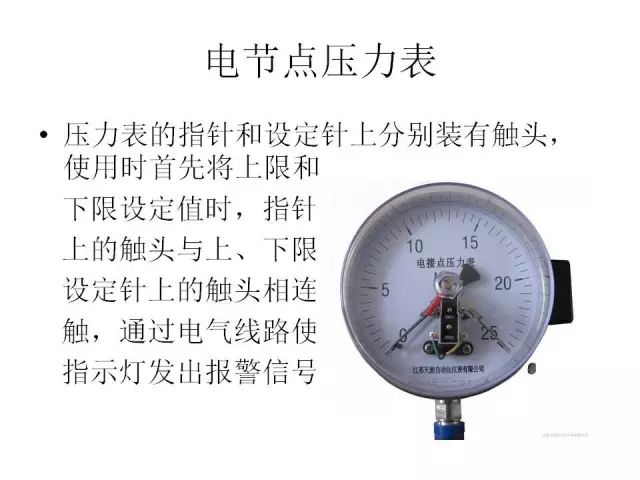

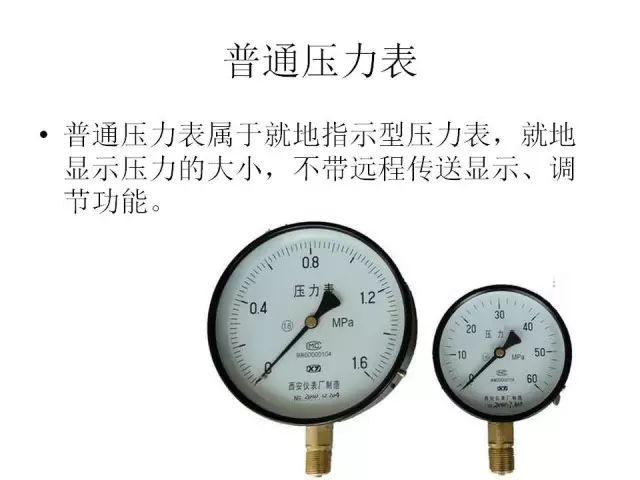

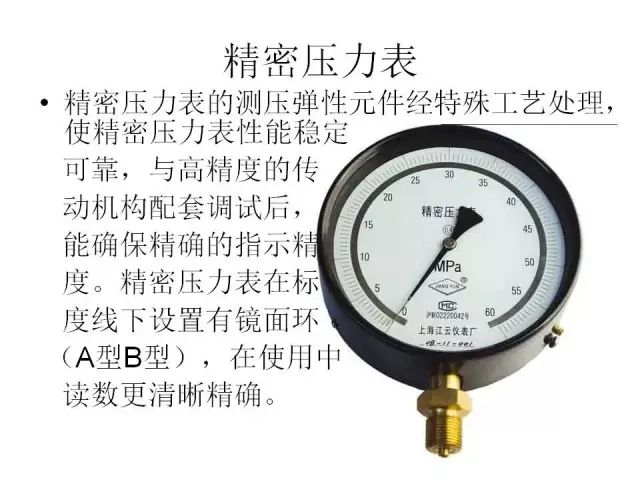

  压力表种类很多,它不仅有一般(普通)指针指示型,还有数字型;不仅有常规型,还有特种型;不仅有接点型,还有远传型;不仅有耐振型,还有抗震型;不仅有隔膜型,还有耐腐型等。

  压力表系列完整。它不仅有常规系列,还有数字系列;不仅有普通介质应用系列,还有特殊介质应用系列;不仅有开关信号系列,还有远传信号系列等等,它们都源于实践需求,先后构成了完整的系列。压力类仪表是常见的计量器具广泛应用于各个领域。它能直观地显示出各个工序环节的压力变化洞察产品或介质流程中的条件形成监视生产运行过程中的安全动向并通过自动连锁或传感装置构筑了一道迅速可靠的安全保障为防范事故、保障人身和财产安全发挥了重要作用。

  压力表在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中,由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性,使得机械式压力表得到越来越广泛的应用。

  从安装结构型式看,有直接安装式、嵌装式和凸装式,其中嵌装式又分为径向嵌装式和轴向嵌装式,凸装式也有径向凸装式和轴向凸装式之分。直接安装式,又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式,一般在未指明安装结构型式时,均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性,一般只在公称直径小于150mm的压力表上才选用。所谓嵌装式和凸装式压力表,就是我们常说的带边(安装环)压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式(也叫墙装式)是指径向后带边压力表。

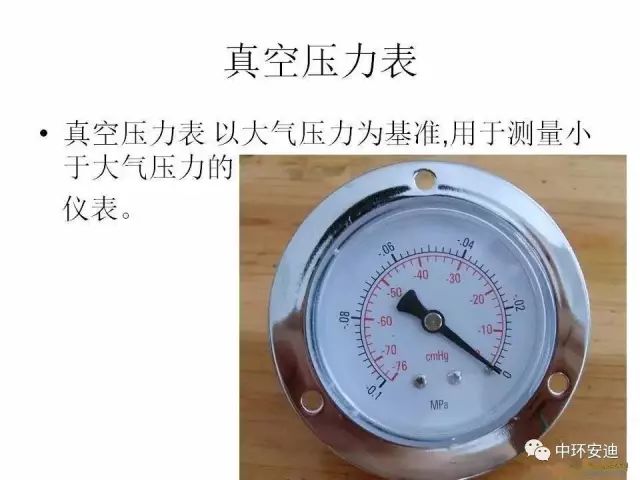

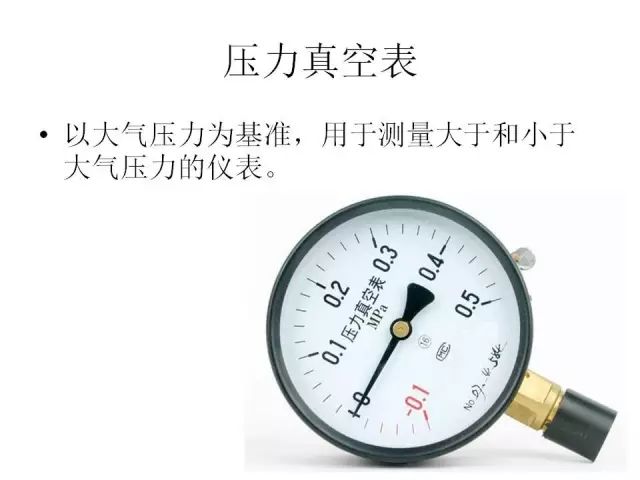

  从量域和量程区段看,在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段,每个量程区段内又细分出若干种测量范围(仪表量程);在负压量域(真空)又有3种负压(真空表);正压与负压联程的压力表是一种跨量域的压力表。其规范名称为压力真空表,也有称之为真空压力表。它不但可以测量正压压力,也可测量负压压力。

  压力表选用原则

  压力表的选用应根据使用工艺生产要求,针对具体情况做具体分析。在满足工艺要求的前提下,应本着节约的原则全面综合地考虑,一般应考虑以下几个方面的问题:

1、类型的选用

  仪表类型的选用必须满足工艺生产的要求。例如是否需要远传、

  自动记录或报警;被侧介质的性质(如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等)是否对仪表提出特殊要求,现场环境条件(如湿度、温度、磁场强度、振动等)对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

  例如普通压力表的弹簧管多采用铜合金(高压的采用合金钢),而氨用压力表弹簧管的材料却都采用碳钢(或者不锈钢),不允许采用铜合金。因为氨与铜产生化学反应,会爆炸,所以普通压力表不能用于氨压力测量。

  氧气压力表与普通压力表在结构和材质方面可以完全一样,只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时,不能像普通压力表那样采用油作为工作介质,并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时,使用前必须用四氯化碳反复清洗,认真检查直到无油污时为止。

2、测量范围的确定

  为了保证弹性元件能在弹性变形的安全范围内可靠地工作,在选择压力表量

  程时,必须根据被测压力的大小和压力变化的快慢,留有足够的余地,因此,压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”,在测量稳定压力时,最大工作压力不应超过测量上限值的2/3;测量脉动压力时,最大工作压力不应超过测量上限值的1/2;测量高压时,最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证仪表的输出量与输人量之间的线性关系.提高仪表测量结果的精确度和灵敏度。

  根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时,应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有:-0.1-0.06,0.15;

0-1,1.6,2.5,4,6,10X10"MPa(其中n为自然整数.可为正、负值)。

3、精度等级的选取

  根据工艺生产允许的最大绝对误差和选定的仪表最程、计算出仪表允许的最大引用误差,在国家规定的精度等级中确定仪表的精度。一般来说,所选用的仪表越精密,则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好,因为越精密的仪表一般价格越贵,操作和维护越费事。因此,在满足工艺要求的前提下,应尽可能选用精度较低、价廉耐用的仪表。

  选用举例:

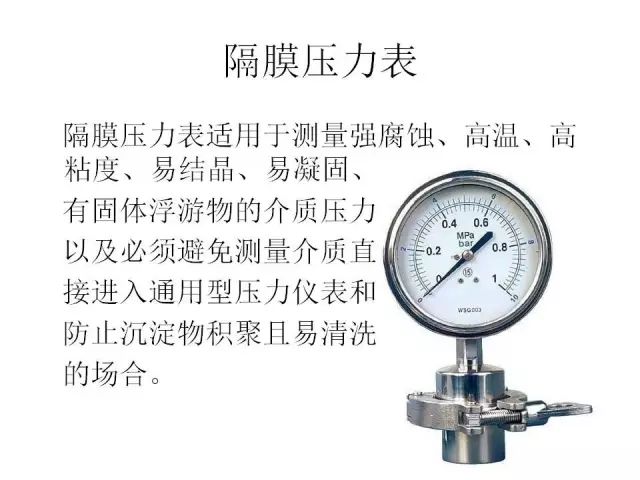

        1、用于测量黏稠或酸碱等特殊介质时,应选用隔膜压力表、不锈钢弹簧管、不锈钢机芯、不锈钢外壳或胶木外壳。

  按其所测介质不同,在压力表上应有规定的色标,并注明特殊介质的名称,氧气表必须标以红色“禁油”字样,氢气用深绿色下横线色标,氨用黄色下横线色标等等。

        2、靠墙安装时,应选用有边缘的压力表;直接安装于管道上时,应选用无边缘的压力表;用于直接测量气体时,应选用表壳后面有安全孔的压力表。出于测压位置和便于观察管理的考虑,应选择表壳直径的大小。

        1)量程装在锅炉、压力容器上的压力表,其最大量程(表盘上刻度极限值)应与设备的工作压力相适应。压力表的量程一般为设备工作压力的1.5-3倍,最好取2倍。若选用的压力表量程过大,由于同样精度的压力表,量程越大,允许误差的绝对值和肉眼观察的偏差就越大,则会影响压力读数的准确性;反之,若选用的压力表量程过小,设备的工作压力等于或接近压力表的刻度极限,则会使压力表中的弹性元件长期处于最大的变形状态,易产生永久变形,引起压力表的误差增大和使用寿命降低。另外压力表的量程过小,万一超压运行,指针越过最大量程接近零位,而使操作人员产生错觉,造成更大的事故。因此压力表的使用压力范围,应不超过刻度极限的60~70%

        2)工作用压力表的精度是以允许误差占表盘刻度极限值的百分数来表示的。精度等级一般都标在表盘上,选用压力表时,应根据设备的压力等级和实际工作需要来确定精度。

        3)表盘直径为了使操作人员能准确地看清压力值,压力表的表盘直径不应过小,如果压力表装得较高或离岗位较远,表盘直径应增大。

        4)压力表用于测量的介质如果有腐蚀性,那么一定要根据腐蚀性介质的具体温度、浓度等参数来选用不同的弹性元件材料,否则达不到预期的目的。

        5)日常重视使用维护,定期进行检查、清洗并做好使用情况记录。

        6)压力表一般检定周期为半年。强制检定是保障压力表技术性能可靠、量值传递准确、有效保证安全生产的法律措施。

  压力表使用与维护

        1)仪表必须垂直:安装时应使用17mm扳手旋紧,不应强扭表壳;运输时应避免碰撞。

        2)仪表使用宜在周围环境温度为-25~55℃。

        3)使用工作环境振动频率<25Hz,振幅不大于1mm

        4)使用中因环境温度过高仪表指示值不回零位或出现示值超差,可将表壳上部密封橡胶塞剪开,使仪表内腔与大气相通即可。

        5)仪表使用范围,应在上限的1/3~2/3之间。

        6)在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。

        7)仪表应经常进行检定(至少每三个月一次),如发现故障应及时修理。

         1、仪表必须垂直:安装时应使用17mm扳手旋紧,

  压力表使用注意:

  不应强扭表壳;运输时应避免碰撞;

         2、仪表使用宜在周围环境温度为-25~55℃;

         3、使用工作环境振动频率<25HZ,振幅不大于1mm

         4、使用中因环境温度过高,仪表指示值不回零位或出现示值超差,可将表壳上部密封橡胶塞剪开,使仪表内腔与大气相通即可;

         5、仪表使用范围,应在上限的1/32/3之间;

         6、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置;

         7、仪表应经常进行检定(至少每三个月一次),如发现故障应及时修理;

        8、仪表自出厂之日起,半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时,由该公司负责修理或调换;

        9、需用测量腐蚀性介质的仪表,在订货时应注明要求条件。
