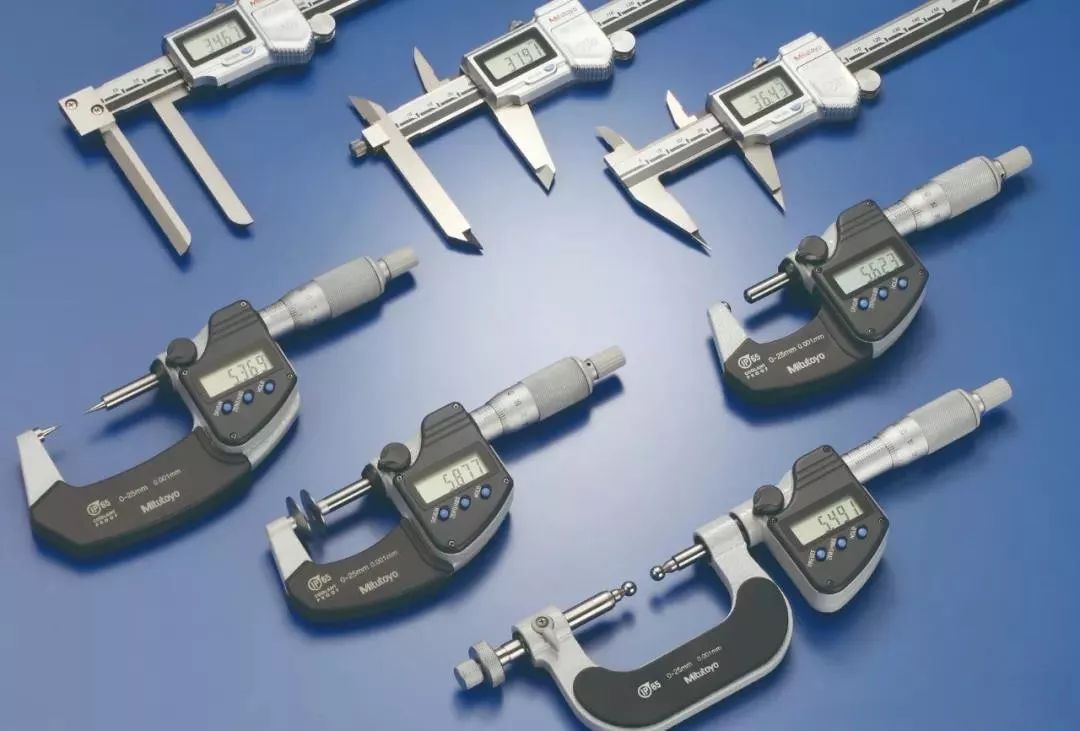

标准的千分尺或卡尺等测量工具,是测量工件平面及平行特征或内/外径的常用“利器”。
但遇到测量复杂形状的工件时,如曲面或狭窄的沟槽等,标准的通用量具可能就难以到达准确的测量位置,选择专用的非标量具则相对更简便、更经济。
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604750881680bf0c3f09f8986.jpg?version=0)
管壁厚度的测量
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696047691043fd0709a23af4331.jpg?version=0)

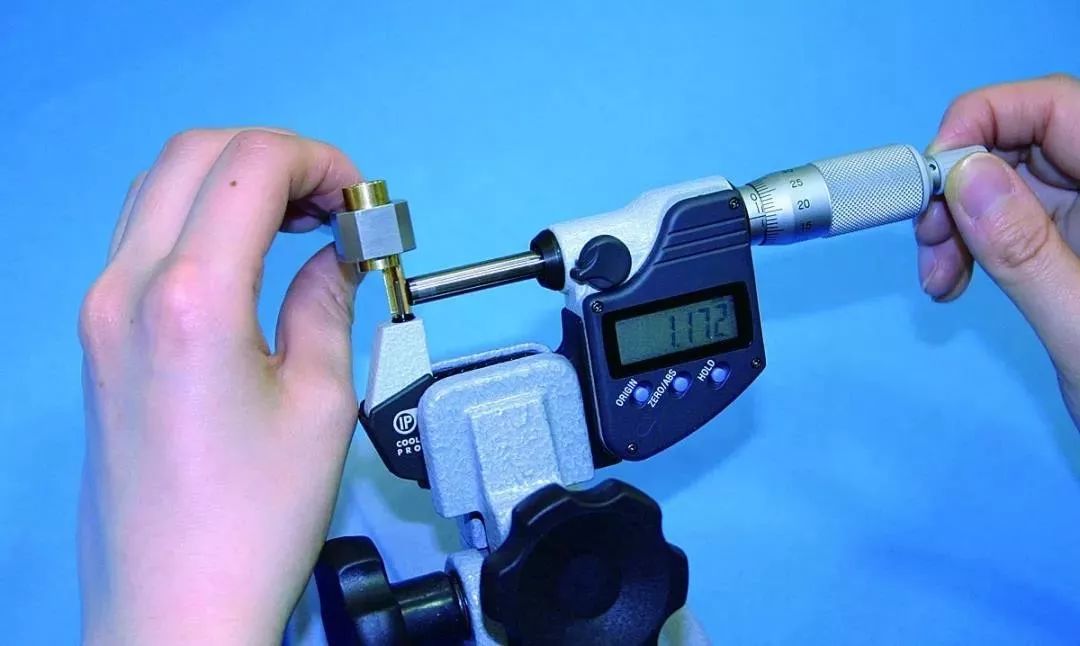

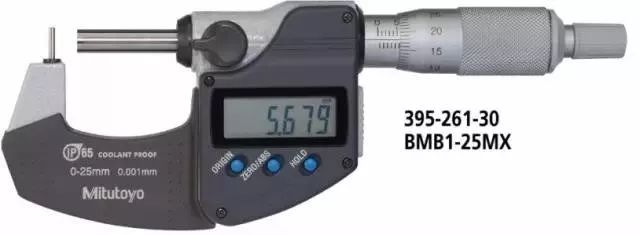

建议使用 壁厚千分尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604788458d750e187fe2777c6.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696048061475c37714b4a85950c.jpg?version=0)
理由:圆柱型测砧可深入管材内进行壁厚测量。

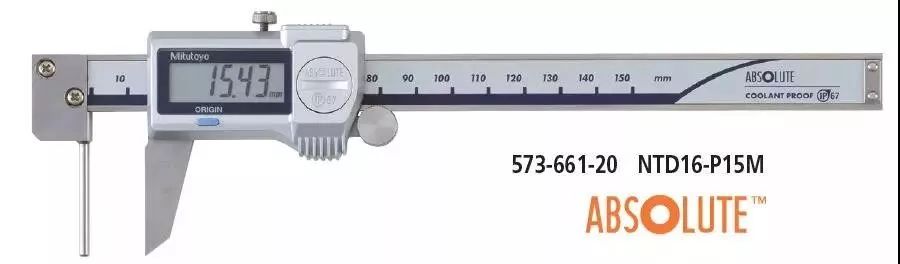

建议使用 管壁厚度卡尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696048262270e4e88e66f4411ed.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604843404585682dc97c4b028.jpg?version=0)
理由:主尺的量爪为圆柱型,可准确测量管壁厚度。
建议使用 管材厚度表 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604863569f4c03051870e846b.jpg?version=0)
理由:测砧呈90°角,可测量管壁厚度或弯板厚度。
管内径的测量
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696048811512281db0047488822.jpg?version=0)

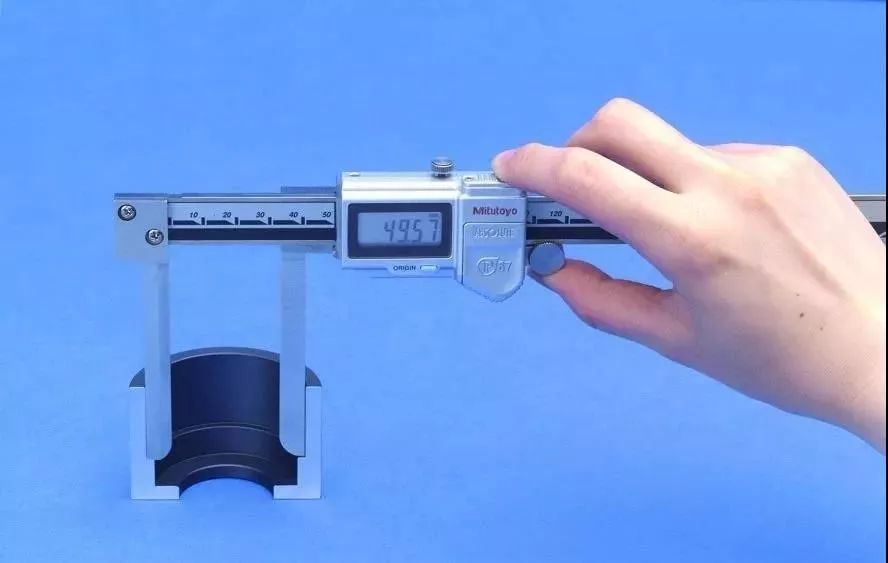

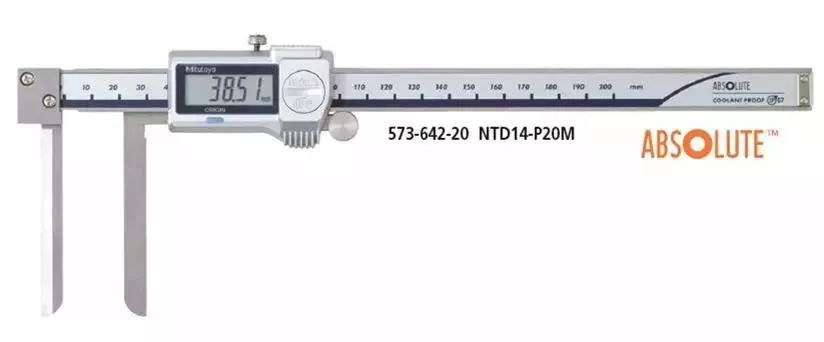

建议使用 内径卡尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/166960493485570e00fbd71a5d6d0.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604949614065a493b34b67f3a.jpg?version=0)

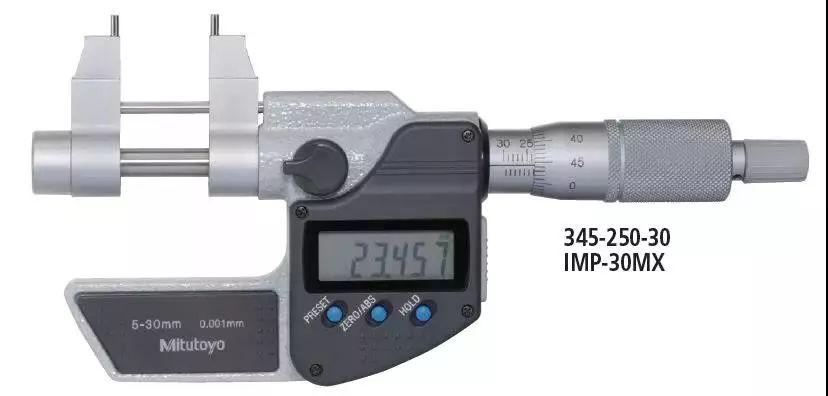

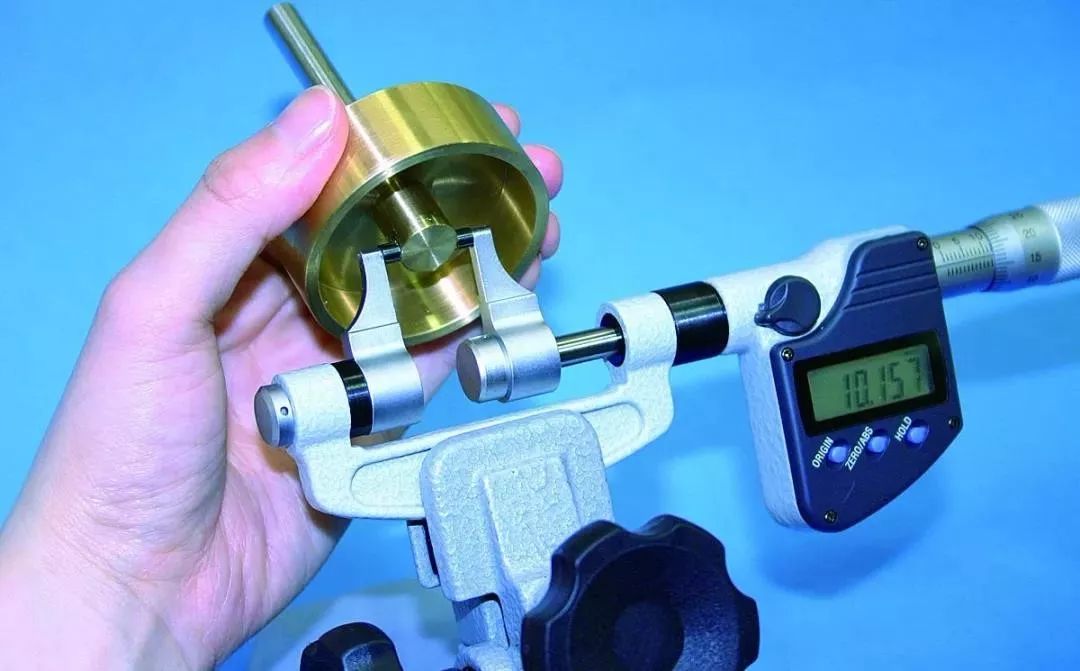

建议使用 卡尺型内径千分尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696049660990f50317bfcaff9cc.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669604980928e5ff18804637948e.jpg?version=0)
理由:卡尺形的测量面可实现通用千分尺无法实现的内径测量。

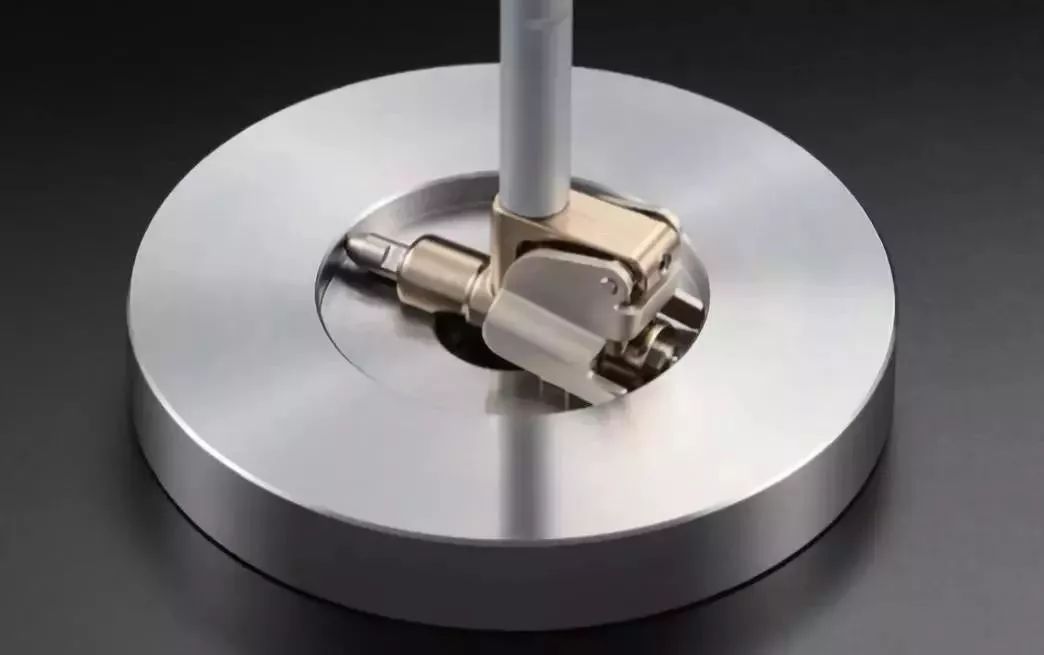

建议使用 内径表 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669605039110908f88c44868035b.jpg?version=0)
理由:可测量内孔底面的直径,接上延长杆则可测量深孔内径。
沟槽直径的测量
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/166960505722115e454500e9cbed3.jpg?version=0)

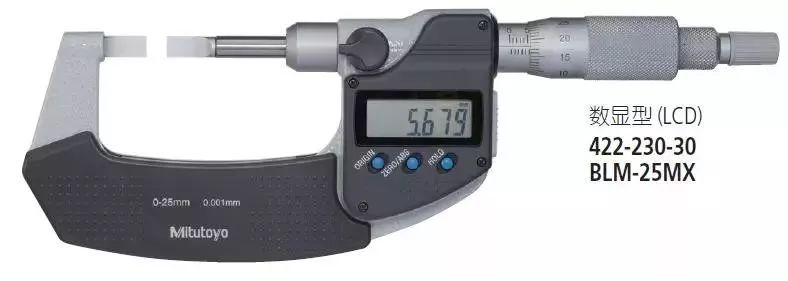

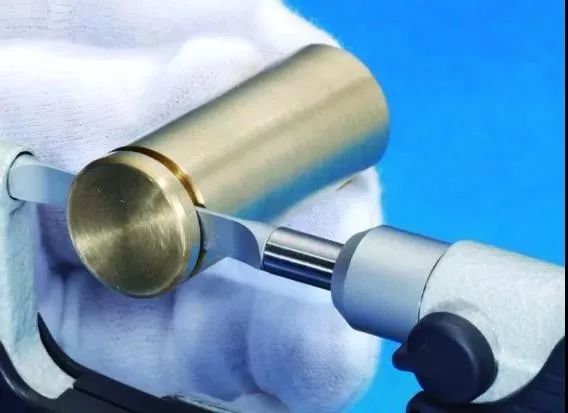

建议使用 薄片型千分尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696050758485d98de098c423c7f.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669605092069374c90e08ae2c0b6.jpg?version=0)
理由:测量面为薄片型,可简单、准确测量窄槽直径。

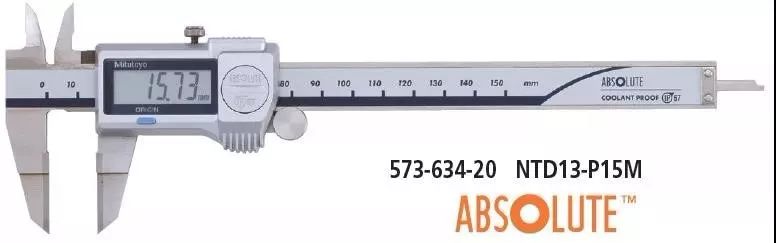

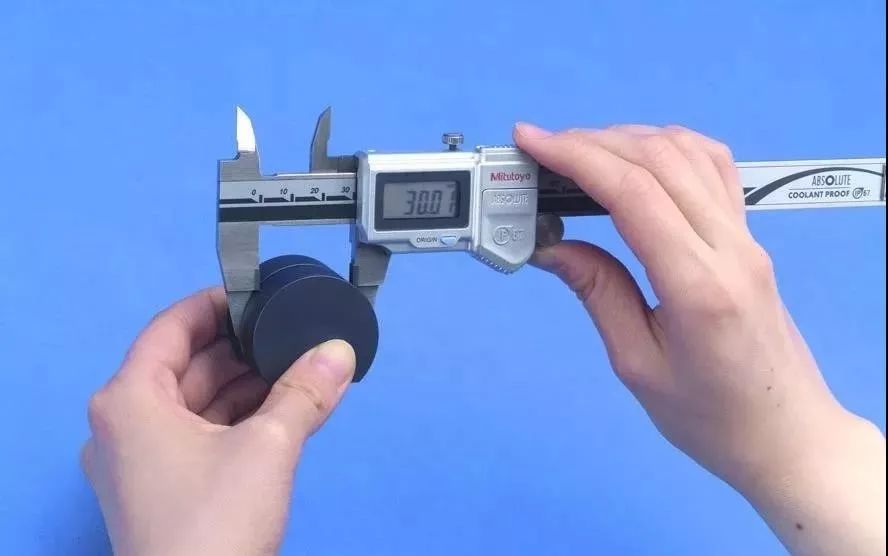

建议使用 薄片卡尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696051108075c9a4800379b83fe.jpg?version=1669605110)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669605141800a0346ee21ec90b9a.jpg?version=0)

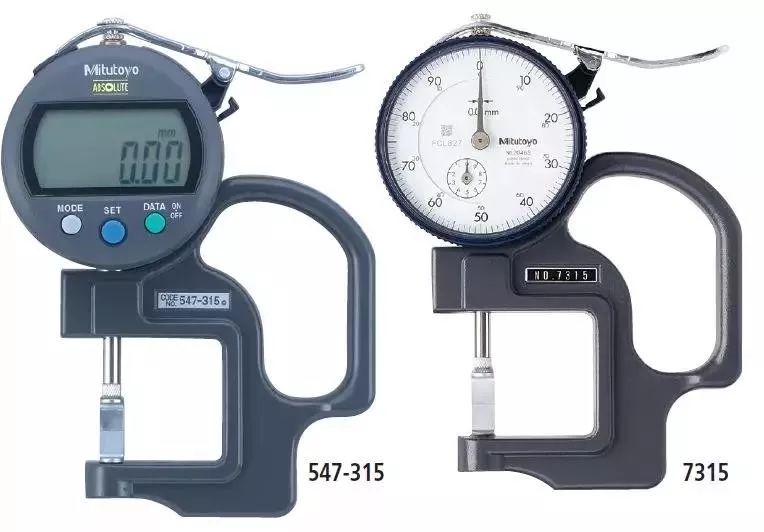

建议使用 刀刃型厚度表 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696051800646acf22652541b2e4.jpg?version=0)
理由:量爪前端为片状,可简单到达窄槽的测量位置完成测量。
带有凹槽的内径测量
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669605199986847f3c2233b722da.jpg?version=0)

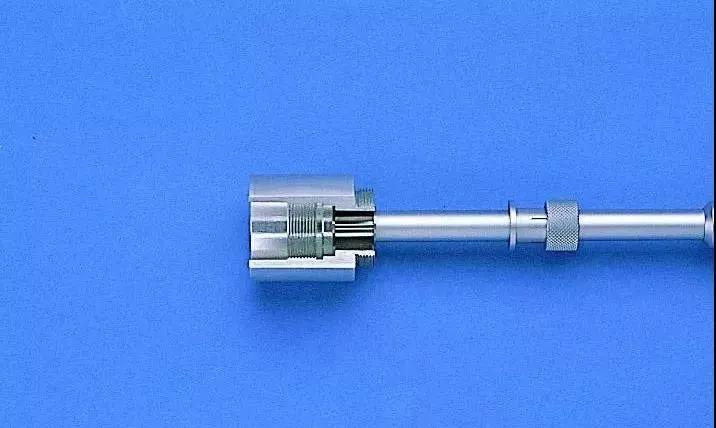

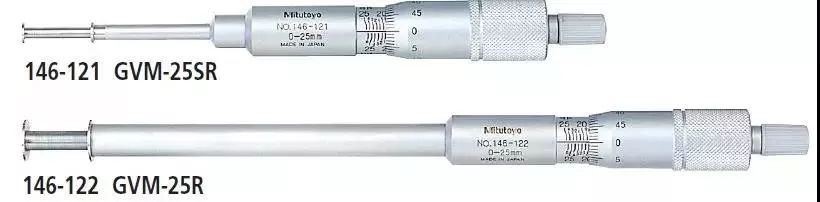

建议使用 凹槽千分尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/166960521806166822b1f52372074.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696052333314023c92000c199b1.jpg?version=0)
理由:带有凸缘的测微螺杆和测砧,可测量凹槽内径和管材内凹槽深度和位置关系。

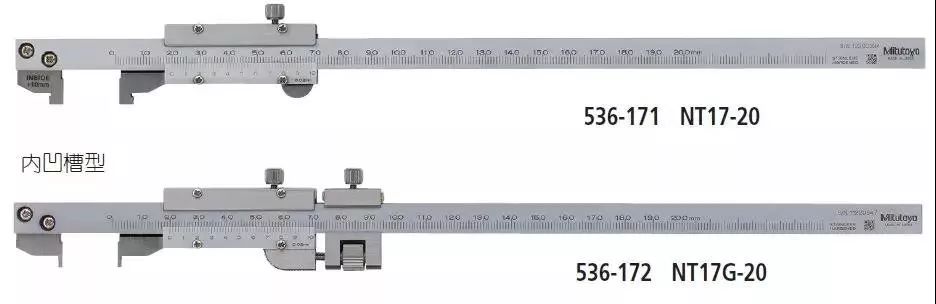

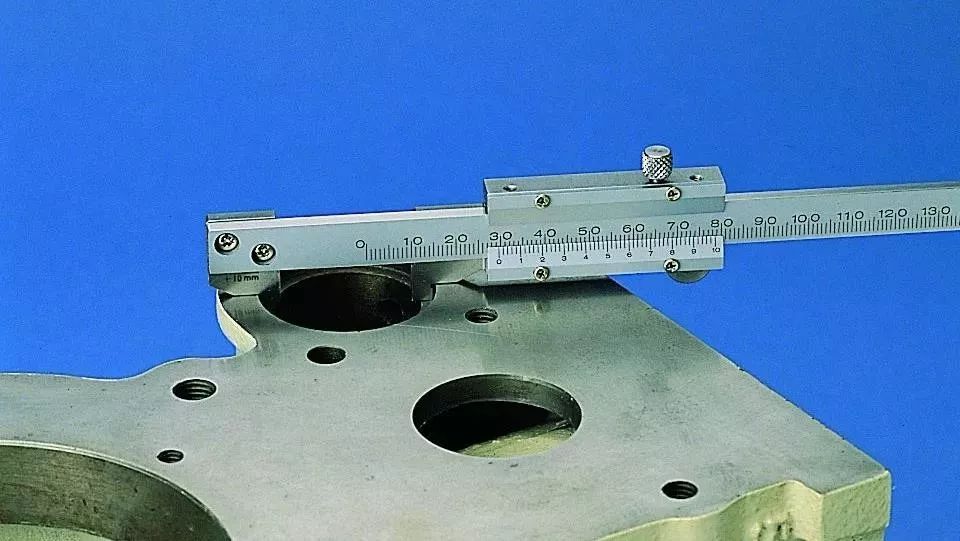

建议使用 钩式游标卡尺 :
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/1669605252031f85bf7c675299560.jpg?version=0)
![图片 图片](https://cdn.yun.sooce.cn/4/53125/jpg/16696052679193f0940fde29e0f04.jpg?version=0)
理由:量爪前端为钩型,可测量圆筒内径阶梯槽尺寸。
