热电偶工作原理及冷端补偿方法

一、工作原理

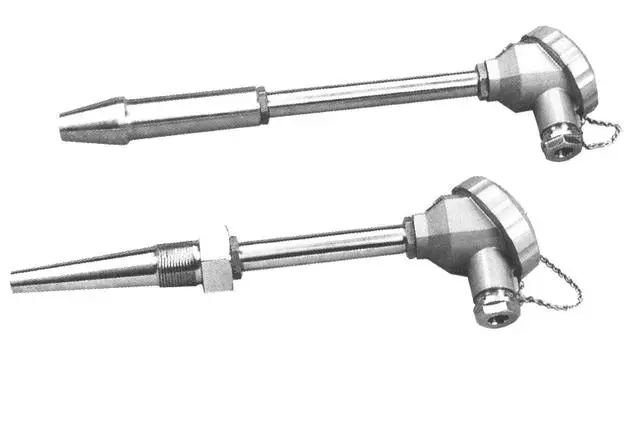

1、热电偶是温度测量仪表中常用的测温元件,它直接测量温度,并把温度信号转换成热电动势信号,通过温度变送器转换成4-20mA信号引入到控制系统显示温度。

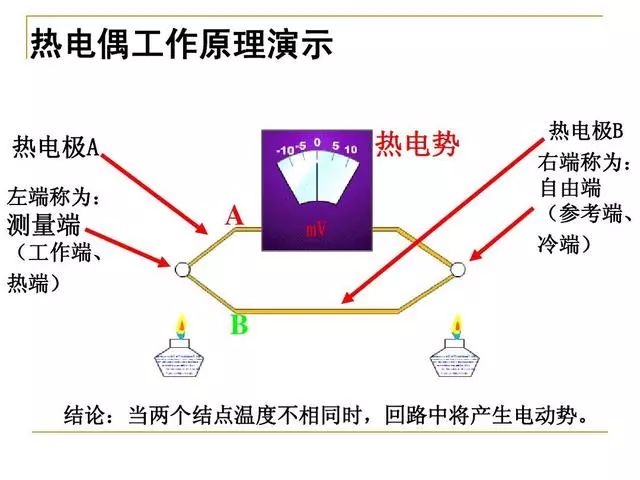

2、热电偶测温的基本原理是两种不同成份的材质导体A和B组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在电动势——热电动势,这就是所谓的塞贝克效应


3、热电偶的电极A、B两接点通常用电弧焊、电熔焊、锡焊等焊接在一起。焊点要求圆滑、直径小、接触好、牢固,增强热电偶的灵敏度和耐用性。


4、两种不同成份的均质导体为热电极,温度较高的一端为工作端T,温度较低的一端为自由端T0,自由端通常处于某个恒定的温度下。该电动势的方向和大小与导体的材料及两接点的温度有关。



这种现象称为“热电效应”,两种导体组成的回路称为“热电偶”,这两种导体称为“热电极”,产生的电动势则称为“热电动势”。根据热电动势与温度的函数关系,制成热电偶分度表;



5、热电偶的热电势是热电偶工作端的两端温度函数的差而不是热电偶冷端与工作端温度差的函数.当热电偶的材料是均匀时,与热电偶的长度和直径无关,只与热电偶材料的成份和两端的温差有关。当热电偶的两个热电偶丝材料成份确定后,热电偶热电势的大小,只与热电偶的温度差有关;若热电偶冷端的温度保持一,热电偶的热电势仅是工作端温度的单值函数。

6、常用热电偶分度号

(1)铂铑10-铂热电偶(分度号S)其测温范围为0~1600℃

(2)铂铑30-铂铑6热电偶(分度号为B)其测温范围为0~1700℃

(3)镍铬-镍硅热电偶(分度号为K)其测温范围为—200~+1200℃

(4)镍铬-康铜热电偶(分度号为E)其测温范围为—200~+900℃


二、冷端补偿


1、分度表是自由端温度在0℃时的条件下得到的,不同的热电偶具有不同的分度表。从热电效应原理可知,其热电动势与两端温度均有关,而分度表是在冷端温 度为0℃的条件下给出的。但在实际使用时,冷端常常靠近被测物,且受环境温度的影响,其温度无法保持0℃,这样就产生了测量误差。


2、所以必须采取相应的措施来进行补偿或修正,常用的方法有冷端恒温法、补偿导线法、补偿电桥法、计算修正法等几种。

三、补偿导线

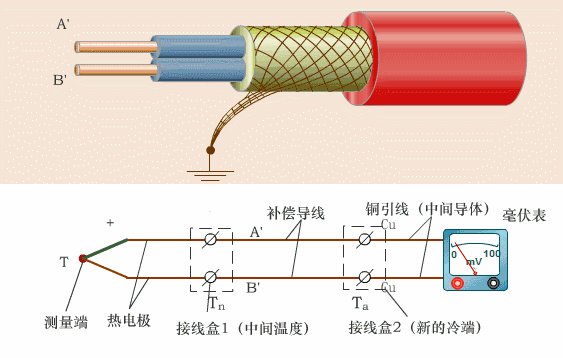

1、补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。




2、热电偶材料属于贵金属,而补偿导线相对便宜。用补偿导线与热电偶的冷端连结,就可以将热电偶输出的温度信号传输到远离数百米的控制室里,送给显示仪表或控制仪表。


3、这就相当于把热电偶延长到温度恒定的地方,解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题,使用方便,是热电偶安装中经常采用的。它们是专用导线,一种类型的补偿导线只能同相应的一类热电偶配套使用,而且正、负极性不可接反。
