千万不能混淆 | 分度值、分辨力、分辨率

易混淆词汇

--------

解 析




计量领域中,

人们常常会混淆

分度值、分辨力、分辨率等这些词汇,

小编今天就和您聊一聊如何区分。







分度值



分度值又称标尺间隔,是对应两相邻标尺标记的两个值之差*。

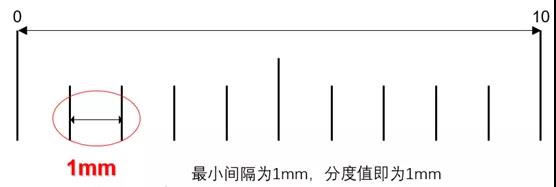

以图1标尺为例,分度值是指两条线之间的最小间隔,即为1mm。

图1


*:引自JJF1001-2001 通用计量术语及定义。



对于带有游标的卡尺(以下称机械型卡尺),最小读数值取决于游标的分度值。

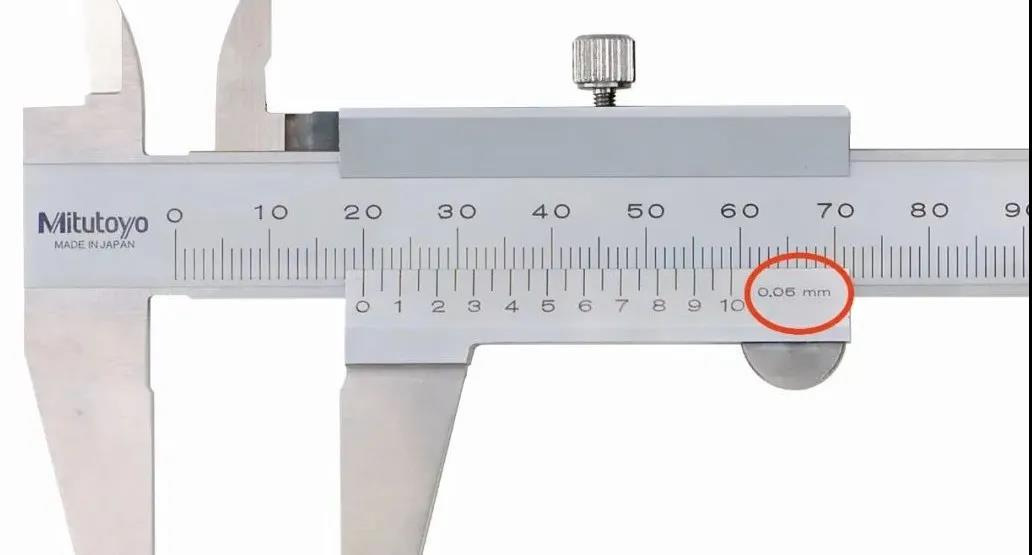

红圈处为游标的分度值0.05mm

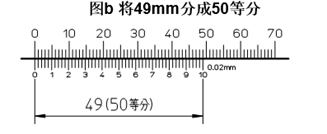

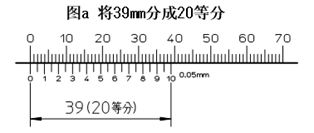

如下图图a中的卡尺的分度值为0.05mm,图b中的卡尺的分度值为0.02mm。



图a和图b都利用游标尺将主尺的最小间隔读数从0.1mm提升到了0.05mm或0.02mm,读数更精确。




分辨力



分辨力是指引起相应示值产生可觉察到变化的被测量的最小变化*。

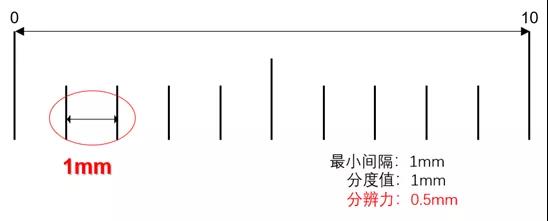

以图2为例,一般情况下,我们可觉察的最小变化量为分度值的1/2,所以可以认为这里的最小变化量为“0.5mm”,根据定义解释,图2的分辨力可以认为0.5mm”。

图2


*:引自JJF1001-2001 通用计量术语及定义。

综上所述,
如果被问到直尺(机械式)的最小读数,实际上是在问尺子的分度值是多少,而不是分辨力的大小。



在《JJF1001-2001通用计量术语及定义》中还有一个术语——显示装置的分辨力。

显示装置的分辨力




它的定义是能有效辨别的显示示值间的最小差值

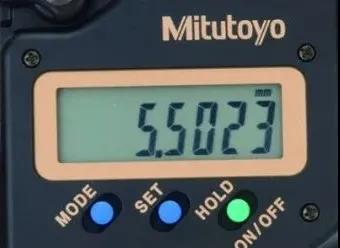

图3

如图3所示,示值间的最小差值为0.0001mm,即分辨力为0.0001mm。

这种情况下,如果被问到最小读数值时,实际上是确认分辨力的大小。



通过上面的例子,我们还可以得出一个结论,那就是:

分度值是机械类量具的最小读数值的表述,而分辨力是数显量具的最小读数值。



特别注意


分辨力 ≠ 分辨率*


*分辨率一般用在显示或图像中,是度量位图图像内数据量多少的一个参数。





在选型过程中,分辨力和精度往往也容易被混为一谈。


特别注意


分度值 , 分辨力 ≠ 精度



精度是一种误差,是评估测量值和真实值偏差的参数。


例:假设卡尺最大允许误差:±0.02mm(不确定度),测量工件后结果显示为20.00mm,但工件的测量结果真的一定是20.00mm吗?


答案是No!考虑到卡尺的精度,真值应在19.98 ~  20.02之间。

所以,
精度越高,越接近于真实值,量具的可信度越大。




来源:三丰量仪量具
