计量基础知识之-压力表

什么是压力表?

    压力表是指以大气压力为基准,用于测量大于大气压力的仪表。


什么是真空表?

    真空表是指以大气压力为基准,用于测量小于大气压力的仪表。


什么是压力真空表?

    压力真空表是指以大气压力为基准,用于测量大于和小于大气压力的仪表。


什么是绝压表?

    绝压表是绝对压力表的简称。

    绝压表是指以绝对压力零位为基准,测量绝对压力的仪表。

    同压力表相比:

    绝压表的零位为压力真空表的一O.1MPa标度点;

    绝压表的0.1 MPa标度点为压力表的零位。


什么是差压表?

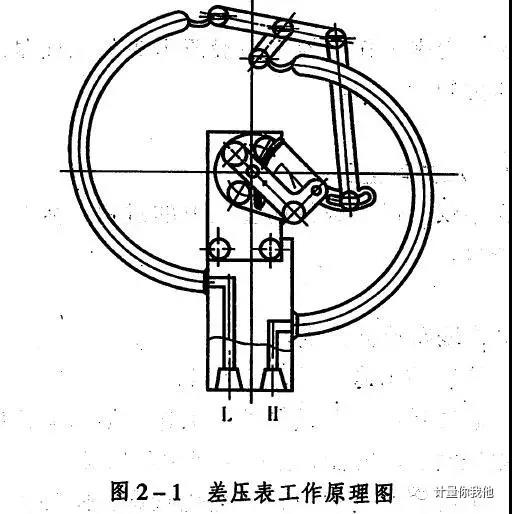

    差压表的工作原理如图2一1所示,‘它有两个压力导入口,L入口(低压人口)和H入口(高压入口)。

    差压表能指示出两个测量点的压力差值,弹簧管式差压表的测量范围一般在0.2一15MPa.差压表可用来测量过程中压力的损失。


什么是一般压力表?

    一般压力表是用于测量对铜和铜合金不起腐蚀作用的气体,蒸汽和液体压力的仪表。

    一般压力表的主要接触被测工作介质的元件(如接头和弹簧管)的材质都是铜或铜合金。它具有良好的防腐和防锈性能。

    一般压力表的最高精度为1级0

    一般压力表包括压力表、真空表和压力真空表。


什么是精密压力表?

    精密压力表是指精度等级等于或高于0.4级的压力表或真空表。

    精密压力表是采用较高品质的材料和精细的工艺制造而成的。

    精密压力表可作为检定一般压力表的标准器,也可作高精度压力测量之用。


什么叫压力计量?

    用压力仪器仪表进行测量压力的过程,称为压力计量或压力测量。


压力仪表有什么用途?

    压力仪表的用途主要有以下点:

    (1)监视受压容器或管道内工作介质的运行情况,以便恰当地控制受压容器,保护生产设备的安全。

    (2)了解生产过程中物料变化状态,使某些工艺参数控制在指定的条件下,以保证产品质量符合规定的要求。

    (3)通过掌握压力参数,为操作人员监视和调节生产提供可靠的依据。


一般压力表有什么优点?

    一般压力表有以下优点:

(1)结构简单,可靠耐用,使用维修方便。

(2)外形小,重量轻,测量范围广,指示明显,直接读数。

(3)有足够的精度,示值稳定性好。

(4)价格低廉。

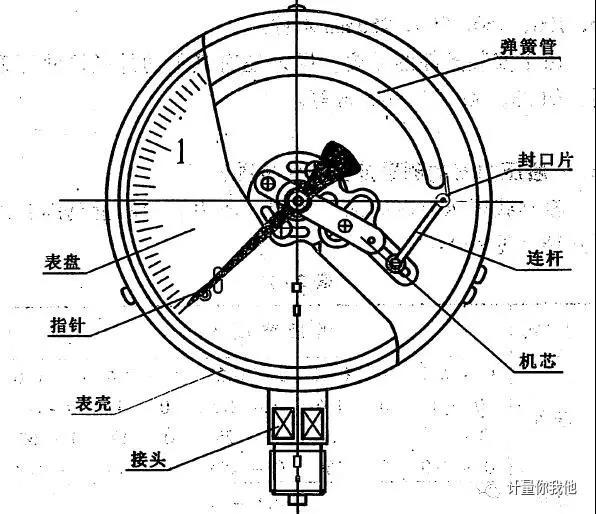

一般压力表由哪些主要零部件组成?

一般压力表主要有以下零部件组成:接头、弹簧管、封口片、机芯、连杆、表盘、指针、衬圈、表壳、表玻璃、罩圈。其中关键零部件是接头、弹簧管和机芯。

一般压力表的工作原理是什么?

    一般压力表的工作原理是:弹簧管在压力和真空的作用下,产生弹性变形引起管端位移,其位移通过机械传动机构(连杆和机芯)进行放大,传递给指示装置,再由指针在表盘上偏转指示出压力或真空值。


一般压力表的外壳公称直径有哪几种?

    根据我国压力表标准的规定,压力表的外壳直径有40,60, 100, 150, 200, 250mm六种。

    由于安装条件的需要,国外还有其他的外径尺寸可采用,如33, 50, 75,90mm等。

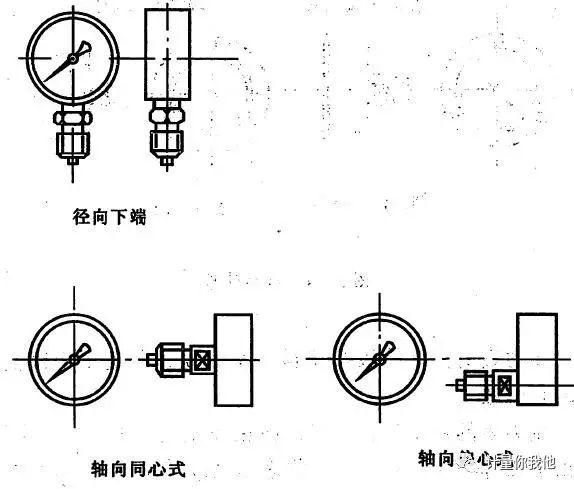

一般压力表的安装方式有几种?

    一般压力表的安装方式分为螺纹连接和盘装连接2种。

    其中螺纹连接又分为:径向下端;轴向同心式和轴向偏心式3种,

    盘装连接又分为:径向下端后环;轴向同心式前环;轴向同心式后环和轴向偏心式前环4种。

什么叫压力表的精度等级?

    压力表的精度等级是反映压力表与标准仪表进行对比中,指示值与真实值接近的准确程度。

    压力表的精度等级等于最大基本误差与测量上限之比值的百分数。

    压力表的精度等级一般标注在表盘上,为了便于表示,习惯上去掉“%”符号,只将表示精度等级的数字用“O”括起来。


怎样选择压力表的测量上限?

    压力表低于1/3量限角部分,由于相对误差较大,不宜使用。

    压力表高于3/4量限的部分,如果长时间使用,会使弹簧管过早产生残余变形或蠕变,降低仪表的精度,、也不宜使用。

    所以压力表的最佳使用范围是测量上限的1/3一3/4.


选择压力表的测量上破可按以下公式进行计算:



 压力表的测量上限=所测最大压力x 4/3      (2-1)


    例:被测量压力的最大值为3.5MPa时,求所选用压力

表的测量上限应是多少?

解:压力表的测量上限=所测最大压力x 4/3

                            =3. 5MPa x 4/3

                            =4.6MPa

答:所选用压力表的测量上限应是6MPa。

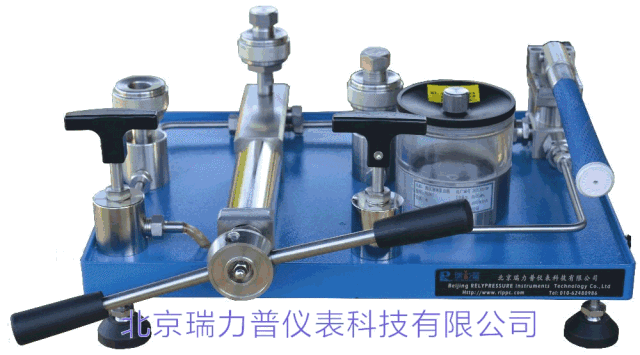

检定6MPa的压力表可以用一下真空气压源。

怎样选择一般压力表的精度?

    选择压力表的精度一般有两种方法。

    (1)习惯或经验方法

    一般来说压力表的精度等级和表壳外径尺寸有关,外径尺寸为40~和60mm的仪表一般为2.5级,外径尺寸为100~和150~的仪表一般为1.6级。由于一般压力表多为工作用表,对仪表的精度要求并不高,所以如果选择了仪表的外径也就基本决定了仪表的精度。

    (2)计算方法

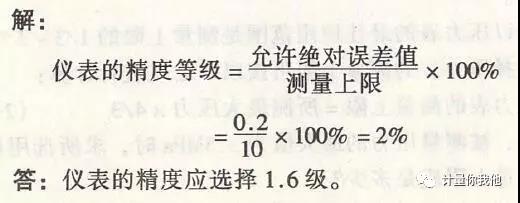

    根据仪表测量所允许的最大绝对误差值来计算出仪表应选择的精度等级,可用以下公式进行计算:

    例:某仪表的测量上限为lOMPa,所测量的允许误差

不大于0.2MPa,问应选择仪表的精度是多少?
